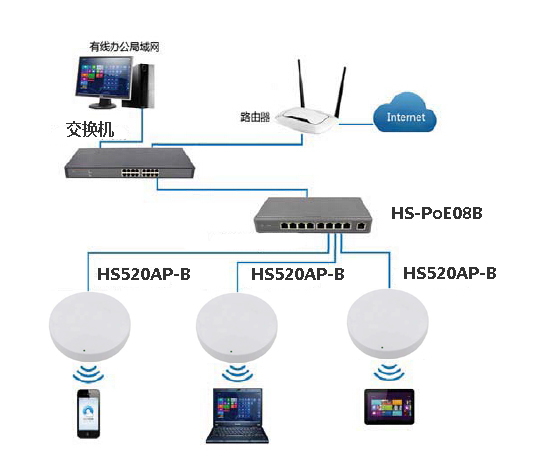

組網方案
產品特點：
◆吸頂式設計 美觀與實用的完美結合
采用吸頂式設計，可安裝在天花板和墻壁上，象牙白光面烤漆的外觀看起來就像精美的酒店飾品。同時，HS520AP-B采用表面指示燈及接口的設計，安裝在墻上既不會影響酒店設計風格，又可以便捷的判斷設備當前的工作狀態。
◆內置2根MIMO天線，高性能
EC360AP-B1內置2根MIMO天線，最高可達300M的吞吐量，滿足高速率網絡要求；22dbm的發射功率，可滿足2000平米以上的區域覆 蓋；- 95dbm的接收靈敏度，讓數據傳輸更穩定。可適用于企業會議室、咖啡廳、酒樓賓館大堂及休閑區、商場休閑區、網吧、酒店覆蓋等。
◆支持12V適配器及PoE供電技術
自帶12V適配器供電，在安裝位置離強電近的環境下使用，節省PoE設備成本；同時支持標準802.3 af標準PoE供電，用戶無需改造原有電力系統，即可為AP供電，免去電源適配器，安全無憂。
◆大范圍無線覆蓋
HS520AP-B 內置2根MIMO天線，采用2X2 MIMO技術，射頻功率最高可調整到200mW，經實測，可覆蓋8-12個酒店房間，室內有效覆蓋距離20-30米，并能提供高達300Mbps的無線接 入速度，是相同環境下802.11a/b/g產品的6倍左右。能過內置特有的射頻覆蓋優化技術，可有效地從覆蓋范圍，接入密度，運行穩定等方面提供更高性 能的無線接入服務；
◆故障智能報警
AP發生故障或不能正常工作時，可向指定手機或郵箱發送信息，AP狀態一眼了然。
◆支持AC控制器管理
支持基于X86平臺管理軟件、硬件管理平臺、網關管理平臺的統一管理，在PC上即可通過提供的管理軟件對局域網內的AP進行IP、SSID、加密、升級、復位、重啟等的統一管理與監控。
◆支持終端用戶定位查找
獨創AP接入用戶定位技術，可通過集成管理軟件查看定位已連接終端所接入的AP。
◆綠色低碳設計
HS520AP-B專業的綠色低碳設計，功耗小于12W，而標準的802.3af供電為15.4W，這就意味著以太網端口可通過各種供電交換機對設備進 行供 電，供電距離可達100m。使用PoE交換機供電不僅可以方便施工，開關無線設置時也無需現場操作，只需要控制PoE交換機端口供電方式，即可實現。
◆全固態電容，品質有保障
AP電器原件全部使用進口配件，全固態電容，兩年質保有保障。
◆支持中文SSID
HS520AP-B支持使用中文SSID，可指定最長32個字節SSID，也可以使用中英文混合SSID，提升酒店品牌形象，為國內用戶提供了更大的使用便利，滿足各行業需求。
產品參數：
|
規格\型號
|
EC360AP-B1
|
|
產品定位
|
酒店、宿舍樓、商場、會議室、餐廳等大中型無線覆蓋
|
|
部署方式
|
吸頂式、放裝式
|
|
無線模式
|
"11b"、"11g"、"11b/g"和"11b/g/n"
|
|
頻段帶寬
|
20或20/40MHz
|
|
接入速率
|
1-300Mbps
|
|
技術參數
|
|
支持的標準
|
IEEE 802.11b
IEEE 802.11g
IEEE 802.11n
IEEE 802.3af
|
|
尺寸
|
150*49mm
|
|
整機功耗
|
小于10W
|
|
PoE供電
|
支持802.3af標準，支持8芯4578或4芯1236供電
|
|
接口類型
|
|
以太網接口
|
1個10/100-BaseTX 口
|
|
安全特性
|
|
WEP加密
|
支持64/128位加密
|
|
WPA-PSK加密
|
AES/TKIP
|
|
MAC地址過濾
|
無線訪問控制，支持AC控制器下發黑白名單
|
|
LED狀態
|
上電長亮，通信正常時閃爍
|
|
射頻特性
|
|
輸出功率
|
11b
|
1Mbps - 11Mbps
|
26+/-1.5dBm
|
|
11g
|
6Mbps - 9Mbps
|
24+/-1.5dBm
|
|
12Mbps - 18Mbps
|
23.5+/-1.5dBm
|
|
24Mbps - 36Mbps
|
23+/-1.5dBm
|
|
48Mbps - 54Mbps
|
23+/-1.5dBm
|
|
11n
|
MCS 0-7
|
23+/-1.5dBm
|
|
MCS 8-15
|
23+/-1.5dBm
|
|
接收靈敏度
|
802.11B
|
-89dBm
|
|
802.11G
|
-75dBm
|
|
802.11N（HT20）
|
-72dBm
|
|
802.11N（HT40）
|
-70dBm
|
|
工作環境
|
|
工作溫度
|
-10℃到45℃
|
|
工作濕度
|
10%－90%RH（不凝結）
|
|
