本系列產品均由光發射機和光接收機組成，最多可同時傳輸8路演播級正向視頻信號、8路或4路雙向高保真音頻信號、4路或8路高速異步數據信號和1路以太網信號。
指示燈和接口
光端機由發射和接收兩端設備組成，光端機的前面板設有指示燈，后面板設有電源、光纖、視頻、音頻、異步數據等的接口，下面分別予以描述。
1設備面板示意圖

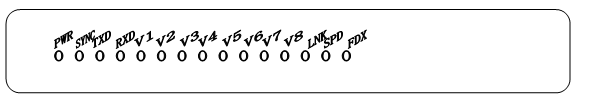

圖一 設備前面板 示意圖

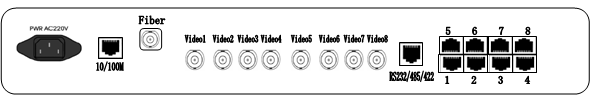

圖二 設備后面板 示意圖
2指示燈
指示燈從左到右面分別為：
名稱
|
顏色
|
狀態
|
描 述
|
|
PWR
|
綠色
|
亮
|
電源已接上
|
|
滅
|
電源沒有接上
|
|
SYNC
|
綠色
|
亮
|
光發射機：反向數據接收同步
|
|
光接收機：視頻以及正向數據接收同步
|
|
滅或閃爍
|
光發射機：反向數據接收不同步
|
|
光接收機：視頻以及正向數據接收不同步
|
|
TXD
|
綠色
|
亮
|
RS232/485/422 數據發送
|
|
滅
|
RS232/485/422 數據不發送
|
|
RXD
|
綠色
|
亮
|
RS232/485/422 數據接收
|
|
滅
|
RS232/485/422 數據不接收
|
|
V1-8
|
綠色
|
亮
|
對應的視頻正常
|
|
滅
|
對應的視頻沒有接入光端機或沒接收到視頻數據
|
|
LNK
|
綠色
|
亮
|
帶有以太網的設備連接上
|
|
SPD
|
綠色
|
亮
|
以太網100M
|
|
FDX
|
綠色
|
亮
|
以太網全雙工
|
所謂“視頻正常”對于發射機來說是指視頻輸入端口有視頻信號輸入，此時對應的Video指示燈亮。當接收與發射設備已連接好且正常工作時，接收端的Video指示燈狀態應與發射端的一致，點亮的Video指示燈表示在對應的視頻輸出端口有視頻信號輸出。
3 電源部分
設備支持AC220V/DC-48V/DC+24V多種電源（可選）；
如選用AC220V電源，則使用隨機的電源線把設備的電源輸入口與電源插座連接起來，給設備提供AC220V的供電電源。
如選用直流電源供電方式，連接方式如下：
正常接法 “FG” 極 接大地；
“DC-48V” 極 接電源的負極；
“GND” 極 接電源的正極
注：設備具有極性保護措施，電源正負極接反時設備不會因此損壞，且可正常工作，便于設備維護及安裝。（此種電源包含DC48V，DC-48V，DC24V，DC-24V等）。
4 光纖接口
標識為Fiber的FC光纖連接器接口。設備配置為單纖，及使用一根光纖用做傳輸線路，光纖接口根據需要可提供FC/PC和SC/PC等類型（訂貨時選定）。
注：請保持光纖接口清潔，隨手擰上光纖接口上的的塑料保護帽。
5 視頻接口
后面板有為8個BNC插座。標識為Video1…Video8。
6 異步數據接口
設備提供1路RS485接口， 如圖所示，標識為 “RS232/485/422” 的接口
RJ45接口管腳定義如下：
技術規格
1視頻
信號制式： PAL/NTSC/SECAM
標稱輸入輸出電平： 1VP-P
標稱輸入輸出阻抗： 75Ω
每通首帶寬： 6.5MHz
抽樣頻率： 13.5MHz
量化等級： 8或10bit
微分增益： 1%（典型值）
微分相位： 10（典型值）
加權信噪比： 67dB（典型值）
色亮度延時差： 10ns（典型值）
色亮度增益差： ±10%（典型值）
2音頻
每通道帶寬： 20Hz~20KHz
采樣頻率： 48KHz
量化等級： 16bit(可選24bit）
輸入阻抗（Line-in）： 47KΩ/非平衡
輸出阻抗（Line-out）： 10KΩ非平衡
標稱輸入輸出電平： 2Vp-p
非平衡加權們噪比： 75bB（典型值）
總諧波失真： 0.1%（典型值）
3異步數據
接口類型： RS485/422Manchestsr(CH1、3、5、7)或RS232（CH2、4、6、8）
工作模式： 全雙工/半雙工(僅對CH1和CH3)
通訊速率： DC~128Kbps
誤 碼 率： <1×10 -9
4連接器
視頻連接器： BNC插座
音頻連接器： 壓接端子臺
異步數據連接器： 壓接端子臺
Ethernet連接器： RJ-45
光纖活動連接器： ST/PC或FC/PC
5電源
直流供電電壓：DC-48V，容差范圍 -36V~-72V；
直流供電電壓：DC-24V，容差范圍 -18V~-36V；
交流供電電壓：AC220V±20%，50HZ
6環境條件.
工作溫度: -25℃ ~+70℃
儲存溫度: -40℃~+80℃
相對溫度: 0~95%(非冷凝)
無腐蝕性和溶劑性氣體，無揚塵，無強磁場干擾。
7光纖鏈路
傳輸距離 0~30Km(單模光纖，標準型)
0~60Km(單模光纖，長距型)
0~2Km(多模光纖，標準型)
|
