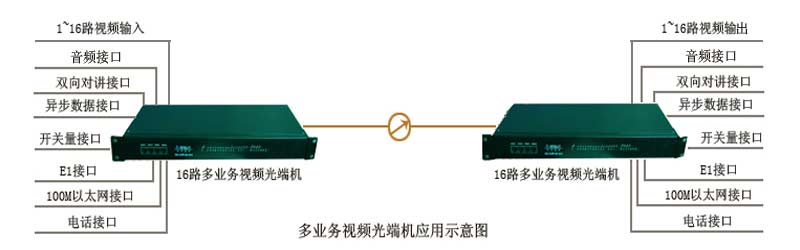

產品應用示意圖：
本設備提供16路視頻接口，還可以選配下面的輔助接口：
音頻接口，支持單向音頻及立體聲；
異步數據接口，數據類型可選RS485/422/232/Manchester碼
開關量接口
E1接口
雙向對講接口
100M以太網接口
電話接口：FXS/FXO
產品特點：
- 工業級設計、SMT工藝
- 全數字光纖傳輸平臺、同平臺多業務靈活配置
- 可提供臺式，集中插卡式機架2種方式
- 自主知識產權大規模專用集成電路核心
- 單纖傳輸，可選雙纖
- PAL/NTSC/SECAM全制式兼容，演播級傳輸質量
- 可提供雙向異步數據(正向和反向)，傳輸速率可達到115.200Kbps
- 異步數據可為RS232/RS485/RS422/ Manchester碼
- 可選以太網接口10M/100M，全/半雙工完全自適應,支持VLAN協議
- 內置動態以太網MAC地址列表(1024個)，具有本地數據幀過濾功能
- 可選E1通道，支持75歐(非平衡)與120歐(平衡)兩種接口
- 可選配正向/反向/雙向音頻接口
- 可選配正向/反向/雙向開關量接口
- 可選電話接口（FXS/FXO）
產品參數：
光纖接口
接口 FC/PC, SC/PC, ST/PC可選
光波長 多模850nm/1310nm，單模1310nm/1550nm
發送功率： ≥-9dBm
接收靈敏度： 優于-34dBm(誤碼率<10-11)
傳輸距離 0~20Km(單模光纖,標準型)
0~40Km(單模光纖,中距型)
0~60Km(單模光纖,長距型)
0~80Km(單模光纖,長距型)
0~2Km(多模光纖,標準型)
注：可根據不同需求定制為不同光接口類型。
視頻
通道數： 正向16路
信號制式： PAL/NTSC/SECAM
標稱輸入輸出電平： 1VP-P
標稱輸入輸出阻抗： 75Ω
每通道帶寬： 8MHz
抽樣頻率： 16.5MHz
量化等級： 8bit
微分增益： 1%（典型值）
微分相位： 1°（典型值）
加權信噪比(8bit)： 70dB（典型值）
色亮度延時差： 10ns（典型值）
色亮度增益差： ±10%（典型值）
音頻
通道數： 正向8路
每通道帶寬： 20Hz~20KHz
采樣頻率： 96KHz
量化等級： 24bit
輸入阻抗（Line-in）： 47KΩ/非平衡
輸出阻抗（Line-out）： 10KΩ非平衡
標稱輸入輸出電平： 2Vp-p
非平衡加權信噪比： 80dB（典型值）
總諧波失真： 0.1%（典型值）
以太網接口
速率： 10M或100M，全雙工，半雙工完全自適應
協議: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表: 可以學習4096個MAC地址
開關量
響應時間： <0.5ms
開關接口: 光MOS繼電器 350V/120mA
E1接口
速 率： 2048Kb/s±50ppm
碼 型： HDB3
阻 抗： 非平衡式75/平衡式120
接 口： RJ45
抖動特性： 滿足G.742、G.823建議
輸入口允許衰減：0~6dBm |
