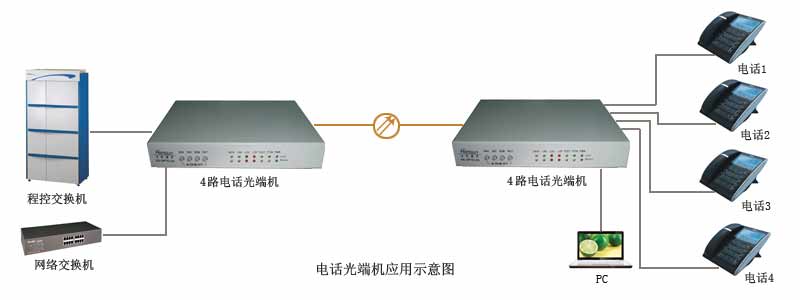

組網方案:
產品特點：
實現本端設備對遠端設備的遠程監控（獨有的雙排指示燈，上排指示本端，下排指示遠端）
基于自主知識產權的集成電路
以太網接口10M/100M，全/半雙工完全自適應,支持VLAN協議
提供2種時鐘方式：主時鐘，線路時鐘
提供3種環回功能：光本端自環,以太網本端自環,令對端以太網自環
可以實現本端設備命令對端設備自動速率設置
有偽隨機碼測試功能，便于線路開通即,可以當一個誤碼儀來用
以太網可以支持N*64k速率, 速率從64K-1984K可調
有以太網監控自動復位功能，不會死機
豐富的以太網數據提示功能，實時提示數據通信狀態
提供1-4路語音接入，支持來電顯示和反極性計費功能
支持各個站點的相互放號功能
語音口支持O口和S口接口,O口與程控交換機對接，S口與用戶的電話機相連
技術參數：
光纖接口（單纖/雙纖）
波 長： 單模1310nm/1550nm；多模850nm/1310nm
光纖芯數： 收發雙芯，收發單芯
發送功率： -9dBm/-5dBm
傳輸長度： 多模2公里，單模40、60、120公里
接收靈敏度： 優于-36dBm（BER<e-11）
接收動態范圍： >27dB
連 接 器： SC/FC/ST
*特點：可根據用戶需求定制為不同的接口類型。
以太網接口特性
速 率： 10/100M自適應
協 議： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口： RJ45座, 支持Auto-MDIX
工作模式： 全雙工/半雙工自適應
MAC地址表： 可以學習4096個MAC地址
FXO/FXS接口（RJ45/RJ11）
FXS電話口
振鈴電壓： 75V
振鈴頻率： 25HZ
二線輸入阻抗：600Ω(摘機)
回 損： 40 dB
FXO交換機接口
振鈴檢測電壓： 35V
振鈴檢測頻率： 17HZ-60HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
|
