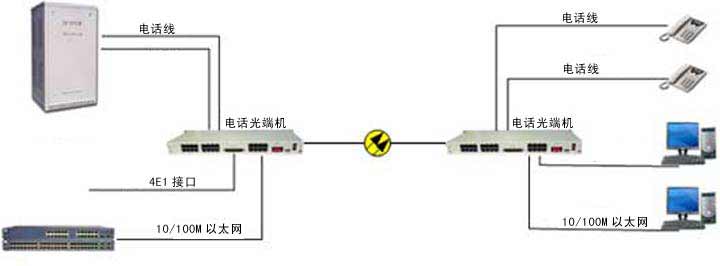

方案示意圖：
基本配置與特點:
提供1路線速度為100M的以太網接口(選配)
提供4個E1接口(選配)
提供1-46路音頻/數據接口(可選FXO/FXS,磁石,二/四線,RS232,V.35,以太網等)
適應多種電源環境-48VDC或220VAC
功耗：不大于155W/系統
工作溫度：0℃～40℃
相對濕度：≤90%（25℃）
允許電壓波動：-36V～-72V
適應多種電源環境-48VDC或220VAC
電話接口為RJ45(RJ11水晶頭可以直插)。
語音接口支持來電顯示和提供反極信號。
體積小、造型美觀，安裝操作方便。
完善的狀態顯示功能，便于維護管理.
技術指標光接口
a）比特率：155.52Mbps±20ppm
b）碼型：NRZ+擾碼
c）發送光功率：> -5dB ～ -17dB
d）接收靈敏度：> -36dB
E1接口
標準E1接口，符合ITU-T G.703、G.704建議：
a）比特率：2048Kbps±50ppm
b）碼型：HDB3
c）接口阻抗：75Ω
d) 接口特性：滿足G.703、G.742和G.823標準
e) 幀 結 構： 無幀結構
以太網接口
a) 接口為：10/100Base-Tx；
b) 接口規程：符合IEEE-802.3u標準；
c) 接口速率：10/100M自適應；
d) 接口連接器為:RJ-45
用戶及環路接口
語音接口：話路特性符合《郵電部電話交換設備總技術規范》
a) 阻抗：600Ω
b) 插入損耗：-3±0.75dB
c) 頻率特性：300～3400Hz(-0.6～+3dB)
d) 衡重雜音：≤63.7dBmop
e) 串音衰耗：≥65dB
f) 用戶線環路電阻：小于3KΩ（包括話機）
g) 饋電電壓：48V；
h) 饋電電流：20~50mA；
i) 鈴流：AC90正負15V
V.24接口(RS232)
a) 接口類型：V.24異步
b) 速率：0–19.2Kbps
尺寸結構
19英寸2機盒外形尺寸：483×140×89mm
|
