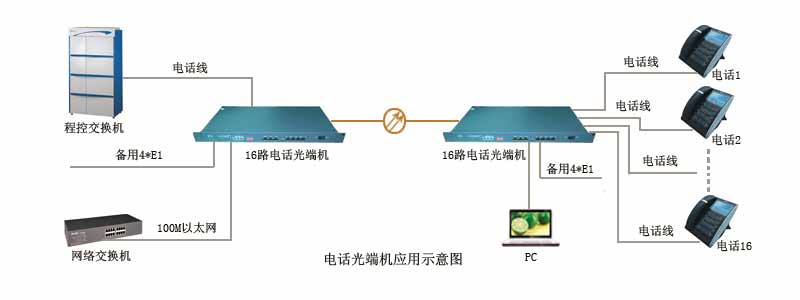

組網示意圖
功能特點
基于自主知識產權的集成電路；
整機為單板設計；
可監控對端告警狀態；
E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
提供兩個擴展接口，可以擴展1~4路異步數據，如RS232/ RS485/RS422/Manchester碼等；或1~8路開關量、1~4路E1，或二/四線音頻等；
以太網接口10M/100M，全/半雙工完全自適應，支持VLAN劃分；
每路以太網口支持支持Auto-MDIX(交叉/直連線自適應)；
1-16路語音接入，支持來電顯示功能；
支持各個站點的相互放號功能；
語音口支持FXO口和FXS口，FXO口與程控交換機對接，FXS口與用戶的電話機相連；
臺式設備可支持獨立SNMP網管，并支持光端機網管級連（可選）；
能檢測光信號丟失時為對端設備關機還是光纖不通；
能監控本機溫度與本機電壓；
能監控對端設備電壓與溫度，并可以設置溫度告警閾值；
多種電源方式可選：AC220V、DC-48V/DC24V等；
無中繼傳輸距離大于2~120公里。
技術參數：
光纖接口
波 長： 單模1310nm/1550nm；多模850nm/1310nm
光纖芯數： 收發雙芯，收發單芯
發送功率： -9dBm/-5dBm
傳輸長度： 0-50公里/120公里
接收靈敏度： 優于-36dBm（誤碼率<10-11）
光路編碼： 加擾NRZ碼
連 接 器： SC/FC/ST
E1接口
4路E1接口均符合G.703建議
速 率： 2048Kb/s±50ppm
碼 型： HDB3
阻 抗： 非平衡式 75
抖動特性： 滿足G.742、G.823建議
輸入口允許衰減：0~6dBm
物理接口： BNC
以太網接口（10/100Base-T）
帶 寬： 線速100M
速 率： 10/100M自適應，全/半雙工自適應
協 議： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表： 可以學習4096個MAC地址
物理接口： RJ45座, 支持Auto-MDIX（交叉/直通線自適應）
FXS電話口
振鈴電壓：75V
振鈴頻率：25HZ
二線輸入阻抗：600Ω(摘機)
回 損： 40 dB
FXO電話口
振鈴檢測電壓： 35V
振鈴檢測頻率： 17HZ-60HZ
二線輸入阻抗： 600Ω（摘機）
回 損： 40 dB
|
