8路視頻光端機當前位置 > 首頁 > 產品展示 >8路視頻光端機
|
|
|
|
|
產品概述:
HS-VT/R800001 八路視頻光端機是以大規模集成電路為核心,采用先進的高速數字電復接/分接技術，通過電信級高速光電傳輸平臺，可實現高達8路數字視頻信號在1 芯光纖上的實時高質量傳輸。產品所有的核心電路均采用進口元器件,性能穩定,傳輸質量好.所有的光、電接口均符合國家標準，安裝簡單,免調試. |
|
|
|

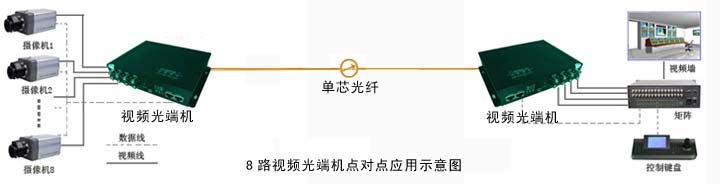

組網方案:
應用場合：
- 智能交通系統（ITS）
- 社會治安監控
- 高速公路視頻監控系統
- 收費站視頻監控系統
- 高保真視頻會議系統
- 閉路電視工業監視
- 校園監控
- 安防系統
|
|
特征：
- 工業級設計，SMT工藝
- 622Mbit/s全數字光纖傳輸平臺
- 自主知識產權大規模專用集成電路核心
- PAL、NTSC、SECAM全制式兼容
- 8路視頻信號
- 電源、鏈路、視頻動態指示
- 現場開通免調試
- 自恢復保險
|
技術規格：
光纖接口參數（單纖/雙纖）
波 長： 單模1310nm/1550nm；
多模850nm/1310nm
光纖芯數： 收發雙芯，收發單芯
發送功率： -9dBm/-5dBm
傳輸長度： 0-50公里/100公里
接收靈敏度： 優于-36dBm
連 接 器： SC/FC/ST
特點：可根據用戶需求定制為不同的接口類型。
|
|
視頻接口參數（BNC接口）
通道數：8路視頻
信號制式：PAL/NTSC/SECAM
標稱輸入輸出電平：1VP-P
標稱輸入輸出阻抗：75Ω
每通道帶寬：8MHz
抽樣頻率：13.5MHz / 16MHz
光線路帶寬：108Mbps/ 160MHz
|
異步數據接口參數（RJ45/接線端子）
速 率： 300~115.2 kbps自適應
RS485：0~19.2kbps
RS422：0~19.2kbps
接口特性： 滿足ITU-T V.24標準
連 接 器： 接線端子或RJ45
連接方式： DCE
特點：可選 RS232/RS485/RS422 等不同類型的數據接口，或同時具有。 |
|
音頻接口參數（BNC或RJ45接口）
每通道帶寬： 20Hz~20KHz
采樣頻率： 96KHz
量化等級： 24bit
輸入阻抗（Line-in）： 47KΩ/非平衡
輸出阻抗（Line-out）： 10KΩ非平衡
標稱輸入輸出電平： 2Vp-p
非平衡加權信噪比： 75dB（典型值）
總諧波失真： 0.1%（典型值）
特點：可完成單聲道或雙聲道立體聲的高質量音響效果。
|
以太網數據接口參數（RJ45）
速 率： 10M或10/100M自適應
協 議： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口： RJ45座, 支持Auto-MDIX
工作模式： 全雙工/半雙工自適應
開關量接口參數（RJ45/接線端子）
響應時間： <0.5ms
開關接口： 光MOS繼電器 350V/120mA
物理接口： RJ45 |
|
電話接口----FXO/FXS接口參數（RJ45/RJ11）
FXS電話口
振鈴電壓： 75V
振鈴頻率： 25HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
FXO交換機接口
振鈴檢測電壓： 35V
振鈴檢測頻率： 17HZ-60HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
特點：可選 RS232/RS485/RS422 等不同類型的數據接口，或同時具有。
|
|
電源：
220VAC±20% 總功耗25W(單端)
類 型：集中插卡式、迷你型臺式、19'臺式1U
尺 寸：210mm×136mm×44mm（迷你型）
|
|
環境條件：
工作溫度： -25℃~+70℃
儲存溫度： -40℃~+80℃
相對濕度： 0~95%（非冷凝）
|
視頻光端機訂購指南
|
產品型號
|
配置說明
|
報價 元/對
|
|
HS-VT/R800001
|
|
0
|
|
HS-VDT/R801011
|
八路視頻+1路反向數據光端機
|
0
|
|
HS-VADT/R811211
|
八路視頻+1路雙向音頻+1路反向數據光端機
|
0
|
|
HS-VADET/R811211
|
八路視頻+1路雙向音頻+1路反向數據+以太網光端機
|
0
|
|
其他配置請電話咨詢。020-85552650
|
|
|
|
|
|
